动力猫道

产品详情

一、产品介绍

动力猫道其主要功能为：实现钻杆、钻铤、套管等管柱在地面台架与钻台面之间往返输送，可实现一键上钻、甩钻操作，输送套管，减少吊车费用，目前已成为自动化钻机通用配置。

东营市鸿达石油设备制造厂依靠自身技术优势，不断完善动力猫道产品性能，开发满足不同用户需求产品，现已完成液压提升式动力猫道、液压直推式动力猫道、电动动力猫道等产品的开发、应用，其中电驱动力猫道因其高效率、低噪音、环保、低故障率、运行平稳、受环境影响小等优点更受用户青睐，是未来发展的趋势。

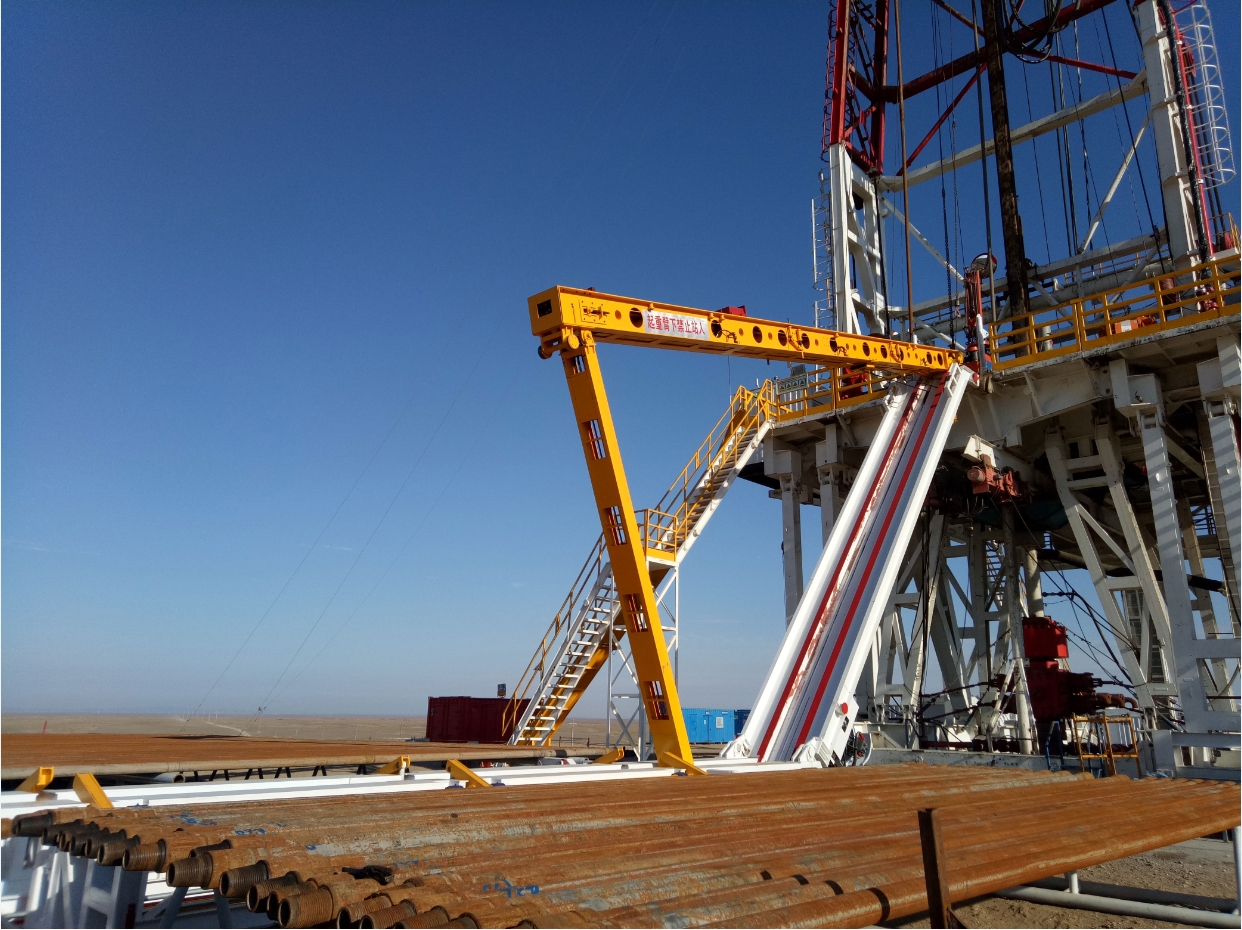

液压动力猫道由主机、液压系统及控制系统等组成，电驱动力猫道由主机、电控系统、液压辅助系统等组成。通过坡道安装在钻机底座上，利用起升绞车带动输送架，通过无线遥控或者控制面板方式完成管柱上、下钻台作业。

主要参数
型号	DLMD-9.0/45	DLMD-10.5/45	DLMD-12/45	DLMD-13.76/45
适应钻台高度(m)	9-9.5	10.5-11	12-12.5	13.7-14.5
输送管柱长度(m)	12-14	12-14	12-14	12-14
输送管柱重量(Kn)	30/45	30/45	45	45
适用管柱范围(in)	27/8-24	27/8-24	27/8-24	27/8-24
运行周期(s)	60-80	60-80	80-100	120
防坠功能	√	√	√	√
甩三根钻具功能	√	√	√	√
驱动型式	液压/电驱	液压/电驱	液压/电驱	液压/电驱

二、产品特点

1 、电驱猫道：采用电动绞车替代液压绞车、系统主要动作采用电力驱动替代液压动力，减少液压泄露、受环境温度影响等缺点，具有传动效率高，使用、维护简单，速度、位置控制精度高、运行噪音小等优点。

2 、液压直推猫道：液压直推动力猫道猫道采用油缸举升的工作原理，主要结构包括：底座、输送臂，举升臂、支撑臂和液压站等构成，举升缸通过位移传感器及内部逻辑控制进行举升和下放，中间过程速度可自动调节，运行平顺无冲击，同时可精确设置举升高度及输送位置，液压系统采用负载敏感系统，待机无负载，节能降耗效果显著。

3 、 液压提升猫道：液压提升式猫道采用模块化、标准化、轻量化设计，具有输出动力大，传动距离远，结构简单，运行可靠等特点，为自动化钻机常规通用配置。

4、满足顶驱钻井工艺要求，管柱可以直接移送至小鼠洞或井口位置，减轻人工劳动强度，提高作业效率，降低人员作业风险。

5、具有一键操作送、甩钻具功能，一键送、甩钻具就是指钻具从管架自动移送到井口位置，此过程为一键送钻；一键甩钻为一键送钻的反过程。

6、具有无线遥控、面板控制等控制方式，操作简单、使用方便。

7、主机一体化结构设计，便于安装和运输。动力猫道坡道可折叠放置在底座上，实现动力猫道主体的一体化运输，节约运输成本，提高工作效率。

8、输送架回位后与底座平齐，便于随钻、测井仪器的安装。

9、关键动作过程极限位置具有两重电气保护装置和一重机械限位保护装置，增强了动作过程中的安全性和可靠性。

10、具有应急下放功能，系统意外断电，钻具输送装置未完全落入底座槽体内，使用应急下落功能，将猫道恢复到水平初始位置，保障人员及设备安全。

11、可以实现对该系统状态的实时检测和潜在故障判断，提高设备的可靠性和稳定性，增强维护维修便利性，实现设备安全运行。

12、控制面板触屏设置，可实现动力猫道状态监视与参数设置。

13、钻具输送装置两侧配有自动挡杆机构，防止钻具在上升、下降过程中侧滑出V 型槽，增加装置安全性。

14、具备一次上三根单根推送和同时甩三根钻具功能。
